TIR là gì? Tầm quan trọng của thấu kính TIR trong đèn pin

Ngô Việt DũngNgô Việt Dũng TIR là gì? Tầm quan trọng của thấu kính TIR trong đèn pinTuesday, 06 September, 2022

1. TIR là gì? Thấu kính TIR là gì?

TIR viết tắt của Total Internal Reflection: Phản xạ quang học toàn phần. Khi ánh sáng truyền từ môi trường có độ khúc xạ cao nhất (như thủy tinh) đến môi trường khúc xạ thấp (chẳng hạn như không khí) thì có một góc đặc biệt, được gọi là góc tới hạn, nơi mà ánh sáng được phản xạ 100%. Thấu kính TIR sử dụng nguyên lý này để tạo ra thấu kính có hiệu quả quang học cao với quầng sáng sắc, gọn và khả năng truyền dẫn ánh sáng đạt mức cao.

2. Sự khác biết của thấu kính TIR với chóa phản xạ thông thường ?

Hầu hết chóa đèn pin thường là tấm hợp kim hình nón bao quanh bóng LED, có 2 loại là chóa sần và chóa trơn.Trong khi thấu kính TIR thường làm từ Polycarbonate, và loại TIR internal bọc hoàn toàn lấy bóng LED, có độ truyền ánh sáng lên tới 92% tốt hơn hẳn so với chóa phản xạ thường.

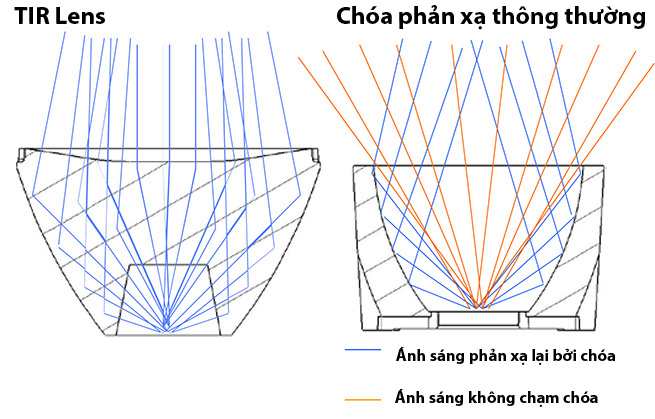

Nguyên lý hoạt động cơ bản của thấu kính TIR gần giống như chóa phản xạ thông thường (xem hình), nhưng TIR kiểm soát ánh sáng tốt hơn. Với chóa phản xạ phần lớn ánh sáng phát ra không “chạm” vào chóa và ánh sáng này không thể kiểm soát được. Sự khác biệt này có thể dễ dàng được nhìn thấy ở độ sắc nét của đèn pin khi sử dụng thấu kính TIR.

TIR là gì?

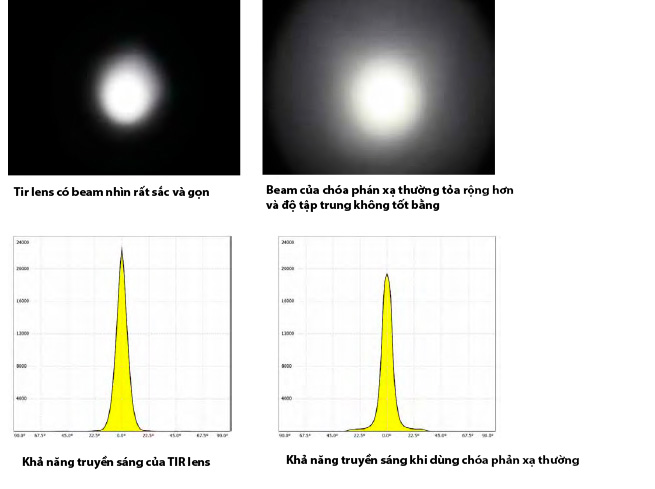

thấu kính Tir khác thấu kính thông thường ở điểm nào


3. Các loại thấu kính TIR

TIR có nhiều loại khác nhau tùy thuộc vào kích thước của ống kính và đèn LED ảnh hưởng đến hiệu suất quang học. Hình ảnh quầng sáng của chóa TIR còn phụ thuộc vào lớp tản sáng “diffuser”. Quầng sáng của chóa phản xạ phụ thuộc vào loại chóa trơn hay sần, và thiết kế hình dạng của chóa. Vì thế đôi khi quầng sáng của TIR và chóa phản xạ sẽ khác xa nhau hoặc giống nhau. Điều này hoàn toàn phụ thuộc vào nhà sản xuất. Có một số loại phổ biến sau đây:

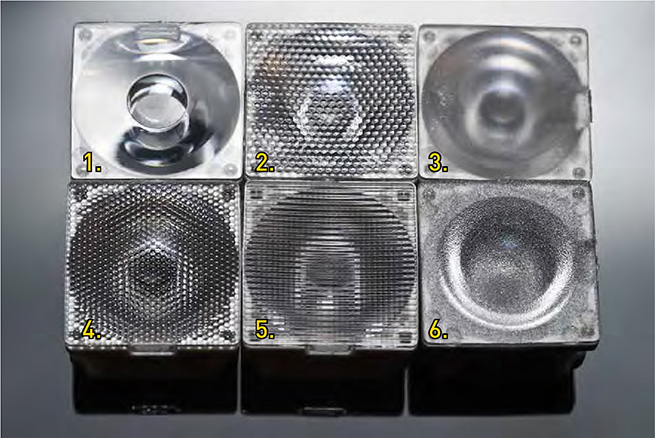

Các loại thấu kính TIR hiện nay


4. Ưu nhược điểm của thấu kính TIR :

  • Thấu kính TIR gom sáng và trải đều, sắc hơn, nhưng Hotspot thường kém hơn, hệ quả là chiếu xa không bằng chóa phản xạ, chúng ta có thể dễ dàng thấy đèn chiếu xa không bao giờ dùng thấu kính TIR.

  • Chóa phản xạ có vùng sáng viền rộng hơn, nhưng vùng sáng viền của nó thường tối hơn so với TIR.

  • TIR gom sáng tốt hơn, theo nhiều chuyên gia khả năng truyền sáng tốt hơn Chóa phản xạ từ 15-20% nhưng giá thành đắt hơn khoảng 20%

  • Giá thành thấu kính TIR thường đắt hơn chóa phản xạ tùy độ phức tạp. Lý do ở đây là để có một tấm TIR tốt, bạn cần có một quy trình sản xuất đúc khuôn quang học rất phức tạp, đòi hỏi độ chính xác cao.



5. Một số loại đèn pin sử dụng thấu kính TIR

5.1. Fenix E35 v3

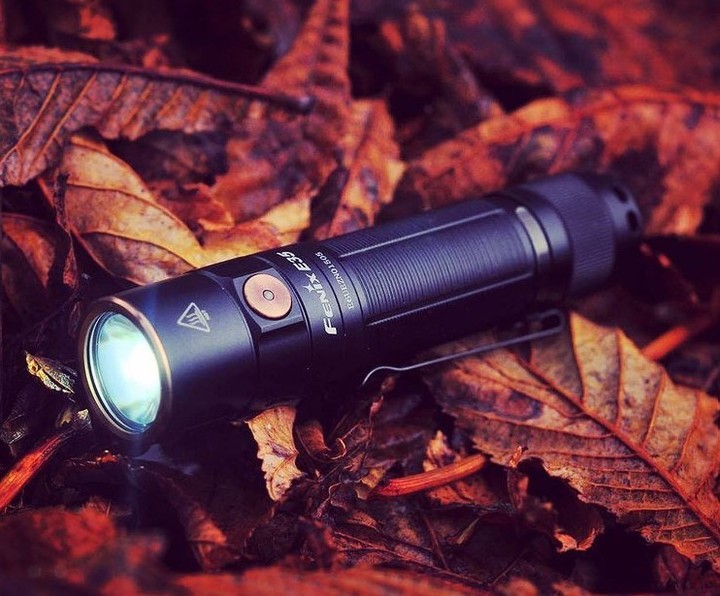

Fenix e35 v3 được trang bị thấu kính tir

FENIX E35 v3 là cây đèn EDC nổi tiếng của Fenix có tên E35, đã được nâng cấp tới phiên bản thứ 3, sử dụng thấu kính TIR cùng bóng LED tiên tiến SST70 của Luminus. Đây là một trong những cây đèn EDC nhỏ gọn và chất lượng cao hàng đầu hiện nay. Thấu kính TIR giúp đèn có độ tỏa vừa phải, và tầm chiếu tốt.

Thông số kỹ thuật:

- Bóng LED Luminus

- Độ sáng 3000 lumen, chiếu xa 240m

- Sử dụng 01 pin 21700 dung lượng 5000mAh có tích hợp cổng sạc USB-C trên pin

- Bảo hành 05 năm

- Ứng dụng: nhu cầu soi chiếu hàng ngày, dân dụng, cũng như dã ngoại, cắm trại, thám hiểm, hay sửa chữa bảo dưỡng trong công nghiệp

Link sản phẩm: https://shadow.vn/den-pin-fenix-e35-v3

5.2. ACEBEAM L19 v2

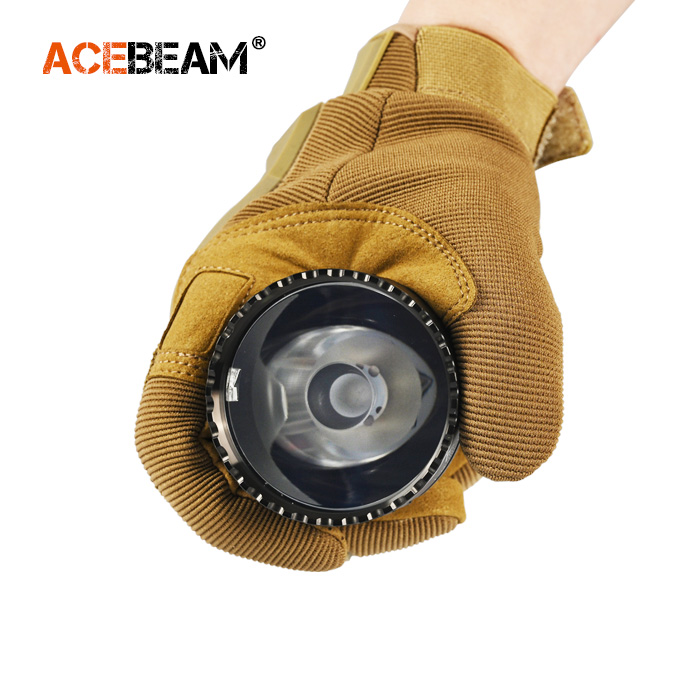

Thấu kính tir được trang bị trên acebeam l19 v2

Với thấu kính TIR kích thước lớn, đươc thiết kế bằng máy tính, ACEBEAM L19 v2 có tầm chiếu siêu xa và ánh sáng mạnh. Nhờ có thấu kính TIR, đèn có thể tập trung phần lớn ánh sáng vào quầng chiếu xa, khiến cho ánh sáng vươn xa mạnh mẽ. Đây là cây đèn chiếu xa chất lượng cao hàng đầu trong phân khúc.

Thông số kỹ thuật

- Độ sáng 2200 lumen, chiếu xa 1083m

- Sử dụng 01 pin 21700 dung lượng 5100mAh có tích hợp cổng sạc USB trên pin

- Công tắc đuôi tactical kích hoạt nhanh Turbo với chức năng momentary, và công tắc thân để điều chỉnh các chế độ sáng

- Bảo hành 05 năm

- Ứng dụng: tuần tra kiểm soát, s-ă-n b-ắ-n, tìm kiếm cứu nạn...

Link sản phẩm: https://shadow.vn/den-pin-chieu-xa-acebeam-l19-v2https://shadow.vn/den-pin-chieu-xa-acebeam-l19-v2

5.3. OLIGHT Warrior Mini 2

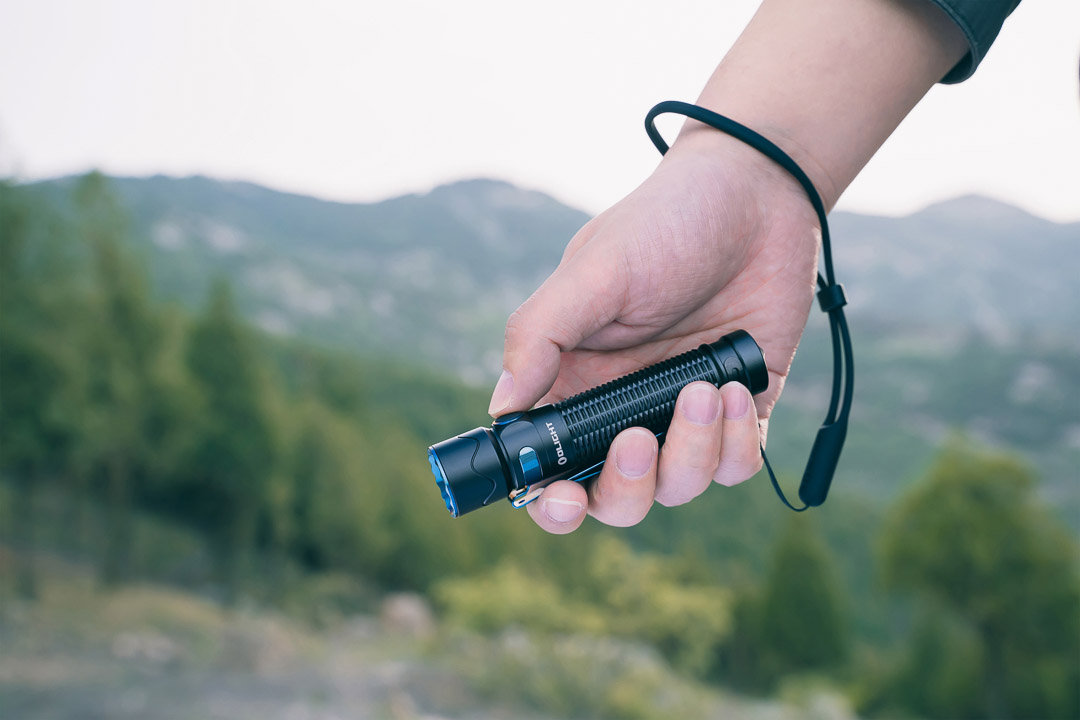

olight warrior mini 2 sử dụng thấu kính tir

OLIGHT Warrior mini 2 là một cây đèn EDC kiêm Tac-tical nhỏ nhắn, thiết kế đẹp và có nhiều tính năng độc đáo, thú vị. Đèn được trang bị thấu kính TIR, tích hợp cảm biến tiệm cận để tránh bị kích hoạt turbo khi đèn trong túi, gây cháy túi. Warrior mini 2 thừa hưởng cổng sạc nam châm truyền thống của OLIGHT, công tắc phản ứng nhanh 2 tầng của dòng Warrior, đồng thời công tắc thân, khiến cho đèn trở nên đa năng và thực dụng

Thông số kỹ thuật:

- Độ sáng 1700 lumen, chiếu xa 220m

- Pin sạc 18650 dung lượng 3500mAh

- Cổng sạc nam châm

- Ứng dung: EDC, Tac-tical, dã ngoại, ....

Link sản phẩm: https://shadow.vn/den-pin-olight-warrior-mini-2
