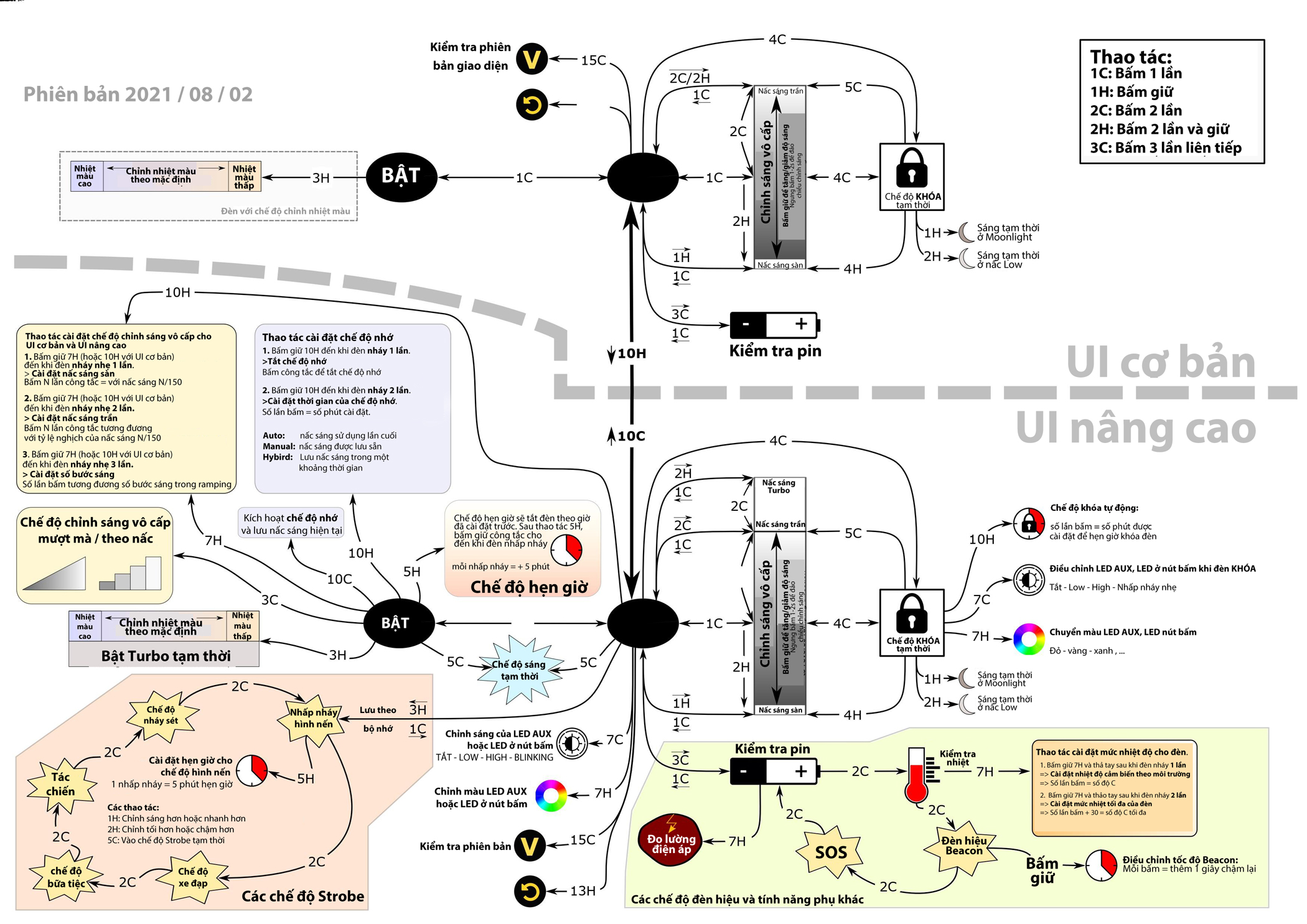

Hướng dẫn sử dụng Anduril UI 2.0 (Sofirn Q8 Pro, SP36 Pro)

CÁC THAO TÁC SỬ DỤNG ANDURIL UI NÂNG CAO :



Lưu ý: các thao tác cho UI nâng cao sẽ không thực hiện được khi đèn ở giao diện UI cơ bản.

-------------------------------

1) Chỉnh sáng vô cấp (bấm giữ để tăng/hạ độ sáng):



Có 2 loại chế độ chỉnh sáng vô cấp. Đó là chỉnh sáng vô cấp một cách mượt mà hoặc chỉnh sáng vô cấp theo từng nấc sáng. Tùy vào người dùng mà có thể điều chỉnh cấu hình của thao tác chỉnh sáng vô cấp.

Ngoài ra, mỗi chế độ chỉnh sáng vô cấp đều có nấc sáng thấp nhất, nấc sáng cao nhất, các bước nâng độ sáng. Tất cả đều đã được cài đặt mặc định ở trong Anduril UI nâng cao

Có bốn cách để truy cập chế độ chỉnh sáng vô cấp khi đèn đang tắt:

Khi nhả tay ra, đèn sẽ ngưng chỉnh sáng vô cấp và giữ nguyên nấc sáng đấy. Trong khi đèn sáng, một số thao tác có thể thực hiện:

Bộ nhớ sẽ thiết lập nấc sáng cần nhớ khi bạn tắt đèn. Có ba chế độ nhớ nấc sáng để lựa chọn:

Đối với một số đèn có màn hình LED hiển thị thông số, để chọn chế độ nhớ, hãy đặt cấu hình như sau:

-----------

2) Chế độ hẹn giờ:



Ở chế độ đường dốc hoặc chế độ nến, có thể làm cho đèn chuyển tự tắt sau một thời gian.

Để kích hoạt chế độ hẹn giờ, hãy chuyển đến nấc sáng bạn muốn dùng cho lần sau, rồi thực hiện thao tác 5H (Bấm 5 lần và giữ). Cứ tiếp tục giữ nút như vậy cho đến khi đèn bắt đầu nhấp nháy chậm. Khi đó đèn bắt đầu vào chế độ hẹn giờ để nhấp nháy. Mỗi lần đèn nhấp nháy tức là thêm 5 phút cài đặt cho chế độ hẹn giờ. Ví dụ để, hẹn giờ đèn sau 30 phút, người dùng cần bấm giữ để đèn nhấp nháy 6 lần trước đó.

Khi đã hẹn giờ xong, đến thời điểm đã hẹn, tắt sẽ tự động tắt kể cả ở chế độ chỉnh sáng vô cấp hay chỉnh sáng theo từng nấc.

Trong quá trình hẹn giờ, người dùng có thể thay đổi độ sáng cần lưu cho lần sử dụng sau. Người dùng vẫn có thể điều chỉnh lại thời gian trong quá trình hẹn giờ với bằng thao tác 5H.

-----------

3) Các chế độ khác:



Anduril cũng có một số tính năng ưu việt khác. Để thực hiện các tính năng này. Đèn cần phải tắt đi trước sau đó mới có thể thực hiện các thao tác sau:

------------

4) Chế độ khóa:


Thực hiện thao tác 4C để KHÓA đèn. Có thể khi khóa đèn khi đèn đang sáng hoặc đang tắt. Chế độ khóa đèn giúp ngăn ngừa các tình huống bật đèn một cách ngẫu nhiên

Để MỞ KHÓA, hãy thực hiện thao tác 4C (bấm 4 lần). Khi đó đèn sẽ nhấp nháy nhẹ và bật lên ở nấc sáng đã lưu (ghi nhớ). Hoặc giữ lần nhấn cuối cùng để bật ở mức sàn thay vào đó. Các thao tác như 4H và 5C cũng có thể mở khóa đèn được. Thao tác 4H sẽ MỞ KHÓA đèn và bật ở nấc thấp nhất trong chỉnh sáng vô cấp. Thao tác 5C sẽ MỞ KHÓA đèn và bật ở nấc cao nhất trong chỉnh sáng vô cấp

Trong khi đèn đang khóa, có một số thao tác để bật đèn tạm thời mà không cần phải mở khóa.

Ngay khi nhả ngón tay, đèn sẽ tự động tắt vì đây chỉ là thao tác chiếu sáng tạm thời trong lúc KHÓA đèn

Đèn cũng có thể tự động KHÓA sau khi bị tắt. Để kích hoạt được tính năng này, đầu tiên phải KHÓA thủ công trước, sau đó thực hiện thao tác 10H, như vậy sẽ kích hoạt menu cấu hình tự động khóa. Sau đó bấm vài lần lên công tắc, số lần bấm sẽ tương đương với số phút mà đèn sẽ tự động KHÓA sau khi tắt.

----------------------

5) Các chế độ nhấp nháy và các tính năng phụ khác:



Khi đèn đang tắt, bấm 3 lần để truy cập các chế độ nhấp nháy và một số tính năng phụ của Anduril. Trình tự hiển thị sẽ là:

  a) Kiểm tra pin.

  b) Kiểm tra nhiệt độ (nếu đèn có cảm biến nhiệt độ).

  c) Chế độ nhấp nháy (Beacon).

  d) Chế độ SOS (nếu có).



Khi đèn đang nhấp nháy, có thể thực hiện một số thao tác như sau:

  - 1C: Thao tác để tắt đèn

  - 2C: Thao tác chuyển chế độ nhấp nháy tiếp theo.

Trong khi các chế độ kiểm tra pin và kiểm tra nhiệt độ đã nói trên, thực hiện thao tác 7H để truy cập vào menu cài đặt cấu hình điện áp (hoặc menu cấu hình nhiệt).



   a) Với chế độ kiểm tra pin:

Khi pin đầy, điện áp sẽ là 4.2V, pin gần hết, điện áp là khoảng 3.0V. Số lần đèn hiệu nhấp nháy sẽ tương đương với khoảng dung lượng pin còn.

Vậy nên, khi pin đầy (4.2V), đèn báo pin sẽ nhấp nháy nhanh và nhiều. Còn khi pin yếu (3.0V) đèn báo pin sẽ nhấp nháy chậm hơn, thậm chí là không nhấp nháy.

Để điều chỉnh điện áp, hãy thực hiện một trong số các thao tác sau:

  1C: -0,30V     |          8C: + 0,05V

  2C: -0,25V     |          9C: + 0,10V

  3C: -0,20V     |          10C: + 0,15V

  4C: -0,15V     |          11C: + 0,20V

  5C: -0,10V     |          12C: + 0,25V

  6C: -0.05V     |          13C: + 0,30V

  7C: mặc định, 0V



   b) Chế độ kiểm tra nhiệt độ:

Số lần nhấp nháy của đèn hiệu tương đương với số độ C của nhiệt độ được cài đặt trong đèn:

    Ở một số đèn có tính năng cao cấp, có thể cài đặt theo 2 chế độ điều chỉnh nhiệt:



     c) Chế độ báo hiệu:

Đây là chế độ nhấp nháy với tốc độ chậm. Độ sáng và tốc độ nhấp nháy có thể cài đặt được:



   d) Chế độ SOS:

    Chế độ SOS là chế độ nhấp nháy như một tín hiệu cấp cứu, lặp đi lặp lại và không thể thay đổi. Độ sáng của chế độ SOS cũng là độ sáng đã được lưu trong chế độ chỉnh sáng vô cấp.

-------------------

6) Chế độ Strobe / Mood:

•   1C: Thao tác để tắt đèn
•   2C: Thao tác để chuyển chế độ nhấp nháy
•   1H: Thao tác để tăng độ sáng hoặc tăng tốc độ nhấp nháy. (trừ chế độ nháy sét)
•   2H: Thao tác để giảm độ sáng hoặc giảm tốc độ nhấp nháy. (trừ chế độ nháy sét)
•   5C: Thao tác chuyển đến chế độ nhấp nháy tạm thời
•   5H: Kích hoạt hẹn giờ tắt ( giống như thao tác hẹn giờ tắt đã hướng dẫn phía trên)

7) Chế độ sáng tạm thời.

Khi đèn đang tắt, đang bật nhấp nháy hoặc đang trong chế độ sáng vô cấp, bấm 5 lần liên tiếp (thao tác 5C), đèn sẽ vào chế độ sáng tạm thời.

Khi thực hiện thao tác này, người dùng chỉ có thể sử dụng chế độ sáng tạm thời, và các đèn LED sẽ chỉ sáng khi người dùng bấm giữ nút. Được ứng dụng chủ yếu cho nhiếp ảnh, kĩ thuật điện tử, các hoạt động cần ánh sáng tạm thời …

Chế độ sáng tạm thời sẽ lưu nấc độ sáng ổn định hoặc chế độ nhấp nháy mà lần cuối người sử dụng. Vậy nên, trước khi chuyển chế độ tạm thời, người dùng nên chọn sẵn chế độ sáng của đèn

Để thoát khỏi chế độ sáng tạm thời, hãy tháo nắp đuôi đèn hoặc ống pin ra và lắp lại như cũ.

-------------------

8) Menu cài đặt giao diện Anduril UI (Tùy đèn có chức năng này) *

Mọi menu cài đặt giao diện Anduril UI của các đèn đều có giao diện giống nhau. Nó có một hoặc nhiều tùy chọn người dùng có thể cài đặt. Các menu cài đặt UI đều theo cùng một kiểu dạng như sau:

- Sau khi thực hiện thao tác 7H, đèn sẽ nháy nhẹ 1 lần, sau đó chuyển sang độ sáng thấp hơn. Đèn sẽ hiển thị trên màn hình LED (hoặc giao diện tương tác nào đó) các chức năng có thể cài đặt, điều chỉnh. Càng bấm giữ nút, giao diện sẽ lần lượt nhảy qua từng chức năng. Nhả tay tại chức năng mà người dùng cần cài đặt

- Khi người dùng nhả nút, đèn sẽ nhấp nháy nhẹ hoặc phát ra tiếng “buzz” trong vài giây, lúc đó người dùng có thể thực hiện các thao tác cài đặt. Đèn sẽ tiếp tục kêu cho đến khi người dùng thực hiện xong các thao tác. Mỗi kiểu dạng đèn có cách thực hiện các thao tác khác nhau.

Sau khi thực hiện xong cài đặt (hoặc bỏ qua mọi mục menu), đèn sẽ đợi cho đến khi người dùng nhả nút bấm, sau đó mới thoát khỏi menu. Đèn sẽ sáng trở lại ở nấc sáng ban đầu

----------------

9) Menu Cài đặt chỉnh sáng vô cực (Tùy đèn có chức năng này)  *

Trong khi đèn sáng tại chế độ vô cực, thực hiện thao tác 7H (bấm 7 lần và giữ) để truy cập menu cài đặt. Lưu ý: Hãy đảm bảo đèn đang thuộc giao diện Anduril UI nâng cao.

1) Đối với chế độ chỉnh sáng vô cấp một cách mượt mà, menu sẽ hỗ trợ người dùng cài đặt:

• Nấc sáng thấp nhất của trong chế độ vô cấp (mặc định là 1/150 của Turbo) - gọi là nấc sáng sàn
• Nấc sáng cao nhất của trong chế độ vô cấp. (mặc định là 120/150 của Turbo) - gọi là nấc sáng trần

2) Đối với chế độ chỉnh sáng vô cấp theo từng nấc sáng, menu sẽ hỗ trợ người dùng cài đặt:

• Nấc sáng thấp nhất của trong chế độ vô cấp (mặc định là 20/150 của Turbo)
• Nấc sáng cao nhất của trong chế độ vô cấp (mặc định là 120/150 của Turbo)
• Số bước nhảy trong chế độ vô cấp. (mặc định là 7 bước trong Anduril UI nâng cao – mặc định là 5 bước trong Anduril UI cơ bản )

Những con số trên chỉ là con số của đa số đèn có giao diện Anduril UI được cài mặc định. Vẫn còn nhiều đèn được cài đặt các thông số trên với tỷ lệ rất khác.

Để cài đặt nấc sáng thấp nhất của trong chế độ vô cấp, hãy bấm công tắc với số lần tương đương với tỷ lệ mà người dùng mong muốn. Ví dụ, để thiết lập mức thấp nhất có thể, bấm một lần, như vậy nấc sáng thấp nhất của trong chế độ vô cấp sẽ bằng 1/150 của Turbo

Để cài đặt nấc sáng cao nhất của trong chế độ vô cấp, hãy bấm công tắc với số lần tương đương với tỷ lệ giảm sáng so với Turbo. Ví dụ, để cài đặt nấc sáng với tỷ lệ 130/150 so với Turbo, hãy bấm 20 lần liên tiếp, với tỷ lệ 125/150 so với Turbo, hãy bấm 25 lần liên tiếp.

Khi cài đặt xong và thoát ra ngoài, người dùng sẽ có chế độ chỉnh sáng theo mong muốn.

------------------

10) Chế độ kiểm tra phiên bản *

Thực hiện thao tác 15C (Bấm 15 lần liên tục). Thao tác này cho phép người dùng kiểm tra được phiên bản giao diện của đèn. Đèn sẽ hiển thị trên giao diện tương tác 1 dãy số  (thường là 12 chữ số) – ý nghĩa sẽ là. YYYYMMDDBBPP. Trong đó:

  - YYYY: Năm
  - MM: Tháng
  - DD: Ngày
  - BB: ID thương hiệu
  - PP: ID sản phẩm

Khi số người dùng hiểu được thông số thì sẽ nhận diện được thương hiệu, mẫu sản phẩm, ngày tháng năm nhà sản xuất cập nhật giao diện trong đèn.

-------------------

11) Các tính năng bảo vệ

• Anduril bao gồm tính năng bảo vệ điện áp thấp (LVP) và bảo vệ quá nhiệt.
• Khi bảo vệ điệp áp thấp , đèn sẽ giảm độ sáng khi điện áp thấp (pin yếu) và tắt khi cạn pin (2,8V). Tính năng bảo vệ điện áp thấp sẽ luôn hoạt động với bất kì chế độ sáng nào
• Khi đạt gần ngưỡng nhiệt độ giới hạn đèn sẽ bắt đầu giảm độ sáng để duy trì nhiệt độ ổn định , tùy thuộc vào điều kiện môi trường mà đèn có thể giảm nhanh hoặc chậm hoặc tăng độ sáng.

----------------------

12) LED Aux / LED báo pin (thông thường hiển thị ở công tắc)

Một số đèn có LED aux hoặc LED nút với chức năng phát tín hiệu cho người dùng trong một số thao tác hoặc để kiểm tra đèn có đang bị KHÓA (hoặc một số chức năng khác tùy vào từng đèn).

• LED Aux thường hiển thị như sau: Sáng mạnh, sáng mờ (thấp), nhấp nháy nhẹ hoặc không hiển thị
• Để cài đặt LED AUX, đầu tiên hãy tắt đèn, sau đó bấm công tắc 7 lần (thao tác 7C). Thao tác này sẽ chuyển chế độ hiển thị LED AUX. Để đổi màu LED AUX, bấm công tắc 7 lần và giữ (thao tắc 7H), LED AUX sẽ đổi màu theo trình tự sau:

  - Màu đỏ -> Vàng -> Màu xanh lá ->  Lục lam (Xanh lục + Xanh lam) -> Màu xanh dương -> Tím -> Trắng -> Chế độ màu Disco (đổi màu sắc ngẫu nhiên) -> Chế độ Cầu vồng (Đổi màu liên tục theo thứ tự trên) -> Màu điện áp (Đổi màu liên tục dựa trên điện áp đèn)

• Trong chế độ đèn AUX màu điện áp, các màu được thay đổi theo cùng một trình tự với màu đỏ (pin yếu) và màu tím (pin đầy).
• Đối với đèn có LED ở công tắc, LED ở công tắc sẽ luôn bật khi đèn đang sáng. Mức độ sáng của LED công tắc phụ thuộc vào đèn LED chính. Khi LED chính tắt thì LED ở công tắc cũng tắt, khi LED chính sáng mạnh thì LED ở công tắc cũng sáng mạnh theo.
• Nếu LED ở công tắc có thể hiển thị màu khác, thì nó cũng có chức năng chuyển màu báo dung lượng pin giống như AUX LED.
• Đối với đèn có màn hình LED AUX thì LED AUX thường sẽ tắt khi các LED chính đang sáng và chỉ bật khi lên LED chính bị tắt đi

------------------

13) Menu cài đặt bổ sung: * (một số thao tác riêng cho từng đèn)

Một số đèn có thể có menu cài đặt bổ sung với các tính năng riêng biệt mà chỉ có duy nhất đèn đó có. Các thao tác đó như sau:

    2C: thao tác chuyển sang turbo tức thì (kiểu Anduril V1)
    2C: thao tác chuyển lên nấc sáng nhất trong chế độ chỉnh vô cấp (kiểu Anduril V2)

Một số đèn có xu hướng bật lên từ từ ở nấc sáng thấp, vì chúng phải tạo ra một công suất lớn trong thời gian rất ngắn khi chuyển từ chuyển trạng thái “TẮT” lên nấc sáng thấp. Nấc sáng thấp đó thông thường trong khoảng 10-30/150 so với Turbo.
Các thao tác hay chế độ trên gần như chỉ xuất hiện ở vài đèn đặc biệt với bộ mạch hay phần cứng khác thường

------------

14) Chỉnh nhiệt màu trong chế độ sáng vô cấp:

 Một số đèn có thể chỉnh được nhiệt màu vì không chỉ có 1 bộ LED duy nhất. Đối với những đèn này, có một công tắc được trang bị kèm theo để chỉnh nhiệt màu. (hoặc riêng đèn đó có một thao tác riêng để chỉnh nhiệt màu):

Thông thường, người dùng sẽ bấm 3 lần “công tắc riêng đó” và giữ một lúc để chỉnh nhiệt màu. (nếu đèn được trang bị công tắc riêng)

Nên thực hiện thao tác này khi đèn đang có độ sáng cao, như vậy người dùng mới có thể thấy được sự thay đổi trong nhiệt màu. Vì rất khó để nhận ra nhiệt màu khi thay đổi

Ở cả cực max và min của nhiệt màu, đèn có chế độ "tự động điều chỉnh nhiệt màu". Đây là chế độ tự động chỉnh nhiệt màu dựa trên nấc sáng. Đèn sẽ có màu trắng ấm khi đang sáng thấp hoặc màu trắng lạnh khi đang sáng mạnh (hoặc ngược lại). Đến điều chỉnh chế độ này, người cần thực hiện thao tác 3H cho đến khi nhiệt màu đạt cao nhất (hoặc thấp nhât), sau đó tiếp tục bấm giữ cho đến khi đèn nhấp nháy vài lần.
