Chip LED là gì? Cấu tạo và các loại chip LED tốt nhất hiện nay

Để chọn mua được loại đèn led chất lượng, một trong những yếu tố đầu tiên bạn cần quan tâm đến chính là chip LED. Vậy chip đèn led là gì và có công dụng như thế nào trong việc chiếu sáng? Bài viết dưới đây của Shadow Việt Nam sẽ giúp bạn giải đáp những thắc mắc này.

Chip Led là gì? Có công dụng như thế nào?

1. Tổng quan về Chip LED

Để hiểu rõ hơn công dụng cũng như cấu tạo của các loại chip led, hãy cùng Shadow Việt Nam tìm hiểu qua một số thông tin dưới đây:

1.1. Chip LED là gì?

Chip LED viết tắt của cụm từ Light Emitting Diode, là đi-ốt phát quang có chứa một chip bán dẫn pha với các tạp chất để tạo ra một tiếp giáp P - N. Nói cách khác, chip LED có thể xem như trái tim của đèn LED nhằm đảm bảo cho nguồn sáng được ổn định và chất lượng của đèn.

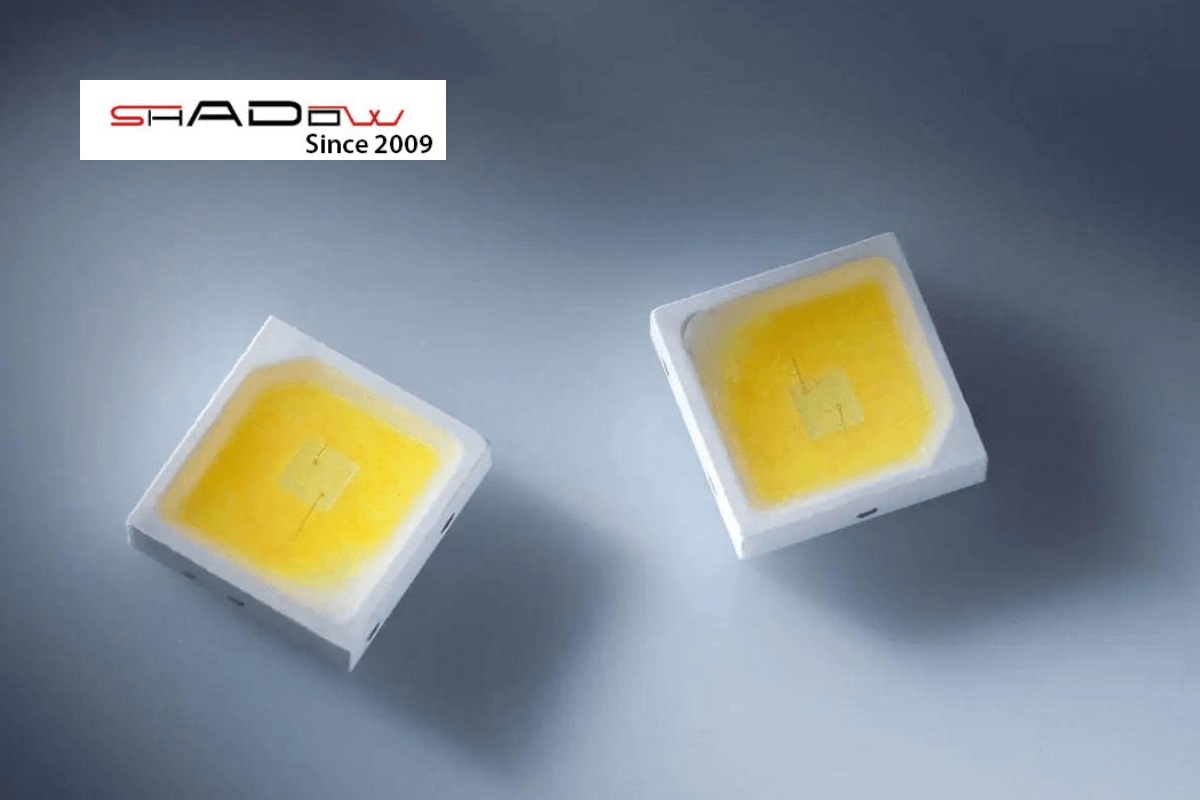

Định nghĩa đúng về chip LED.

Trong đó, P chứa lỗ trống, N chứa điện tử. Dòng điện truyền từ P đến N sẽ sản sinh ra các bức xạ ánh sáng. Tuỳ vào các loại hợp chất bán dẫn mà màu sắc của các loại ánh sáng này sẽ có sự khác nhau.

1.2. Cấu tạo chip LED

Về cấu tạo, chip LED gồm có 5 bộ phận chính:

• Đế của chip LED (MCPCB): Vừa là nơi để đặt chip vừa có chức năng tản nhiệt hiệu quả, vừa có chức năng là mạch in có đường cấp nguồn cho chip LED. Đế chip LED thường bằng nhôm hoặc cao cấp hơn là đồng để đảm bảo tản nhiệt nhanh nhất.

• LED chip: Là bộ phận có khả năng phát sáng.

• Keo tản nhiệt: Là bộ phận có chức năng thoát nhiệt, gắn đế LED với bộ phận tản nhiệt.

• Lớp phủ phốt pho: Có tác dụng tạo màu ánh sáng, phủ trên mặt chip LED.

• Thấu kính (lens hay dome) của LED: Là một lớp epoxy/silicone bao trùm phía trên của LED, giúp truyền ánh sáng đều ra bên ngoài. Có loại LED có thấu kính, giúp ánh sáng tỏa đều, nhưng cũng có loại LED không có, ánh sáng sẽ tập trung nhiều hơn.

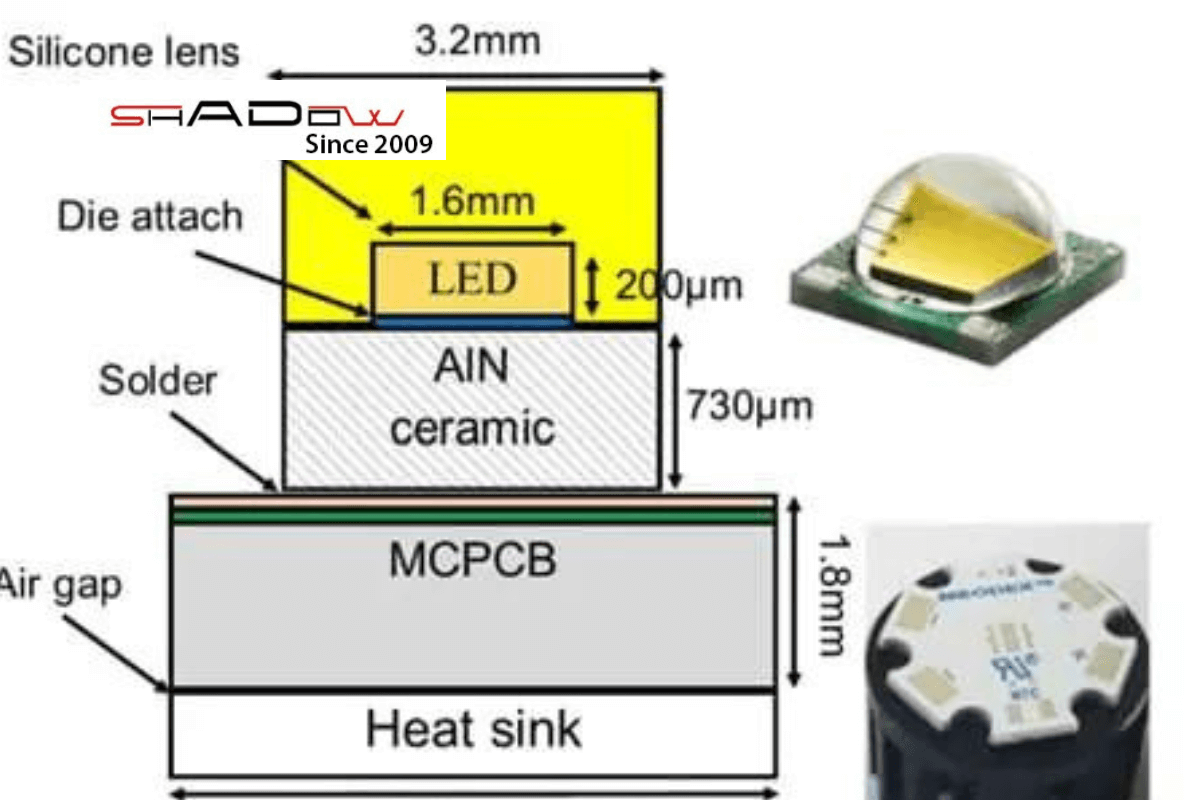

Cấu tạo chip đèn LED gồm 5 bộ phận chính

cấu tạo và kích thước chi tiết của chip led.

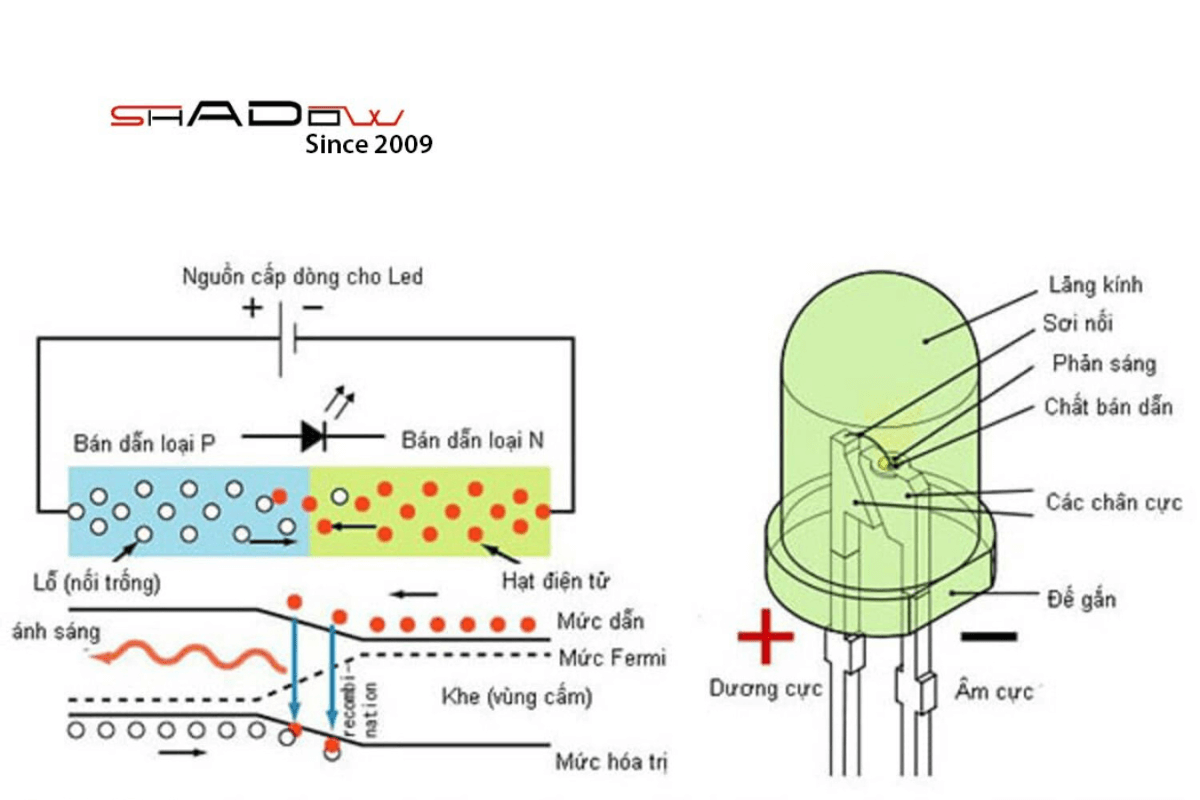

1.3. Nguyên lý hoạt động

Chip đèn Led hoạt động theo nguyên lý cụ thể như sau:

Thông qua các tạo chất, bộ phận trung tâm chip bán dẫn bên trong sẽ tại ra lớp tiếp giáp P-N, trong đó P là kênh chứa các lỗ trống và N là kênh chứa điện tử. Dòng điện xuất phát từ P chạy qua N, khiến các điện tử lấp đầy lỗ trống và tạo ra hiện tượng bức xạ ánh sáng.

Nguyên lý hoạt động của chip Led.

2. Các loại chip LED phổ biến nhất trên thị trường

Trên thị trường hiện nay có rất nhiều các loại chip Led khác nhau để phục vụ cho nhu cầu của khách hàng. Trong đó, phổ biến nhất là 5 loại chip đèn Led dưới đây:

2.1. Chip Led DIP

Chip LED DIP là loại chip đã xuất hiện từ lâu, tuy nhiên đến nay vẫn được sử dụng phổ biến, đặc biệt là trong các loại biển hiệu quảng cáo và màn hình hiển thị. Loại chip này có các ưu điểm vượt trội như tuổi thọ cao và cường độ chiếu sáng lớn.

Chip Led DIP.

Về cấu tạo, loại chip này có thiết kế giống hình viên đạn, chiều rộng < 5mm. Bên ngoài được bọc một lớp nhựa epoxy giúp tập trung ánh sáng phát ra từ đi ốt. Công suất thường nhỏ, chỉ từ 0.05 đến 0.08W, hiệu suất ánh sáng từ 35-80 lumen/watt.

Các mã chip phổ biến hiện nay của dòng chip DIP là:

• 346 (10mm/12mm/16mm/20mm/25mm/30mm/50mm).
• 246 (8mm).
• 546 (16mm/20mm).

2.2. Chip Led SMD

Chip SMD (Surface Mounted Device) là loại chip có thể gắn trên các bảng mạch điện tử, các đế LED bằng cách hàn dán (surface mount). Đây là loại chip Led được sử dụng phổ biến nhất trên thị trường.

Chip Led SMD.

Loại chip này có cấu tạo vô cùng nhỏ với công nghệ khá phức tạp. SMD chip LED có thiết kế phẳng và khá vuông, thường nhiều hơn 2 điện cực, có thể là 4 hoặc 6 tuỳ vào số đi ốt trên mỗi chip. Mỗi loại đi ốt sẽ sở hữu một mạch riêng.

Hiện nay, chip SMD là loại chip Led siêu sáng được rất nhiều người tin tưởng để sử dụng. Các mã chip cũng vô cùng phổ biến và đa dạng, có thể kể đến như 2835, 3030, 3014, 5050, 5730 và 5630.

2.3. Chip Led COB

Chip LED COB so với chip SMD thì chip COB sẽ có nhiều đi ốt hơn, thông thường là 9 trở lên. Chip COB không phụ thuộc vào số đi ốt có trên mỗi chip như SMD. Cấu tạo gồm một mạch và hai tiếp điểm, do đó việc lắp đặt vô cùng đơn giản và dễ dàng, có thể sử dụng trên nhiều vị trí. Tuy nhiên, chip COB chỉ có thể tạo ra một màu sắc duy nhất chứ không phát ra nhiều loại ánh sáng như chip SMD.

Hiện nay, các loại mã chip Led phổ biến trên thị trường là 5054, 2530, 3030 và 3590. Mỗi chip COB 12V có thể sản xuất ra tối thiểu 80 lumen/watt chỉ với mức năng lượng rất nhỏ.

Chip Led COB.

2.4. Chip Led MCOB

Chip Led MCOB thực chất là sự kết hợp của nhiều loại chip COB trên cùng một bo mạch. Đây là loại chip mới được nghiên cứu và đưa vào sản xuất gần đây.

Chip Led MCOB.

Về cấu tạo, chip Led MCOB là tập hợp các con chip COB nhỏ được xếp thành vòng tròn, mang lại hiệu suất chiếu sáng vô cùng cao và độ hoàn màu CRI tốt. Tốc độ tản nhiệt nhanh hơn nhiều so với những con chip khác.

2.5. Chip Led COG

Chip đèn LED COG là loại chip có thiết kế giống như dây tóc. Cấu tạo từ các led chip được gắn nối tiếp với nhau trên một chất nền trong suốt, được làm từ sapphire hay thuỷ tinh có độ trong đều. Ngoài ra, loại chip này còn được phủ thêm một lớp Photpho để chuyển ánh sáng màu xanh da trời thành ánh sáng trắng.

Chip Led COG.

3. Bảng so sánh 3 loại Chip LED COB - SMD - DIP

Đặc điểm so sánh	Chip Led DIP	Chip Led SMD	Chip Led COB
Tên trong tiếng Anh	Duel In-line Package	Surface Mounted Device	Chip On Board
Công nghệ sử dụng	Công nghệ cũ	Công nghệ mới	Công nghệ mới nhất
Kích thước	Lớn	Nhỏ	Lớn
Cấu tạo	Đơn giản, thiết kế hình viên đạn	Thiết kế dáng tròn với kích thước nhỏ	Có cấu tạo phức tạp
Tuổi thọ chip	30000-40000 giờ	50000-65000 giờ	>65000 giờ
Thay đổi màu sắc	Không có khả năng thay đổi màu sắc	Có khả năng thay đổi nhiều màu sắc	Chỉ thay đổi được một loại màu sắc
Mức giá	Thấp	Trung bình	Cao
Ứng dụng cụ thể	Biển quảng cáo, điều khiển tivi, điều hoà…	Ứng dụng đa dạng trong đèn led trang trí, đèn led văn phòng, đèn led dân dụng…	Ứng dụng rất phổ biến trong đèn rọi, đèn pha, đèn nhà xưởng…

4. Ứng dụng của chip LED trong cuộc sống

Không tự nhiên chip LED lại trở thành một sản phẩm phổ biến đến vậy. Trên thực tế, loại chip này đóng vai trò vô cùng quan trọng đối với tất cả các lĩnh vực khác nhau trong đời sống:

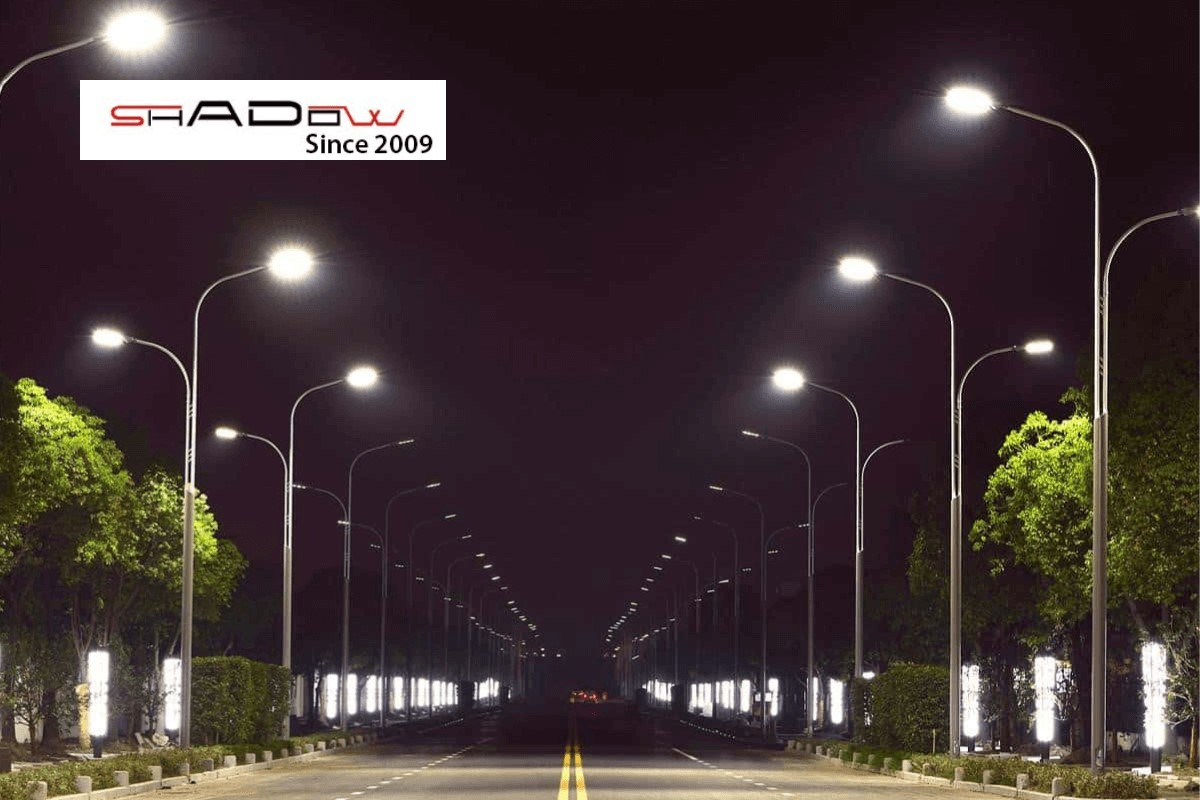

4.1. Đối với giao thông

• Sử dụng làm đèn đường để chiếu sáng hoặc đèn giao thông.

• Sử dụng làm đèn trang trí như các loại led dây, led đổi màu…

• Thoả mãn các tiêu chí như tiết kiệm điện, không gây hại cho môi trường, tính thẩm mỹ cao và có độ bền bỉ tốt.

Ứng dụng trong sản xuất đèn đường.

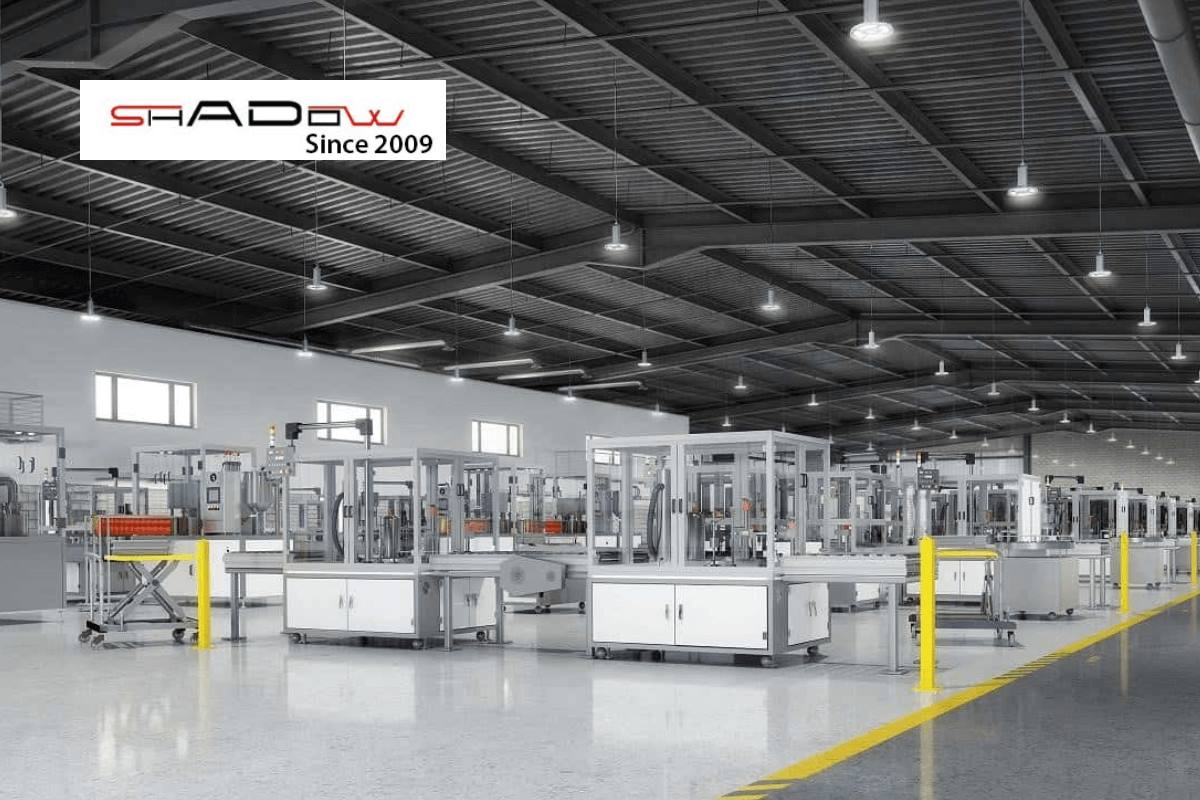

4.2. Đối với ngành công nghiệp

• Các dòng led có độ chiếu sáng cao được sử dụng trong các nhà máy, phân xưởng hay sân vận động…

• Độ rọi cao, khả năng chiếu sáng lớn trên một không gian rộng.

• Đèn pin LED.

Ứng dụng trong công nghiệp.

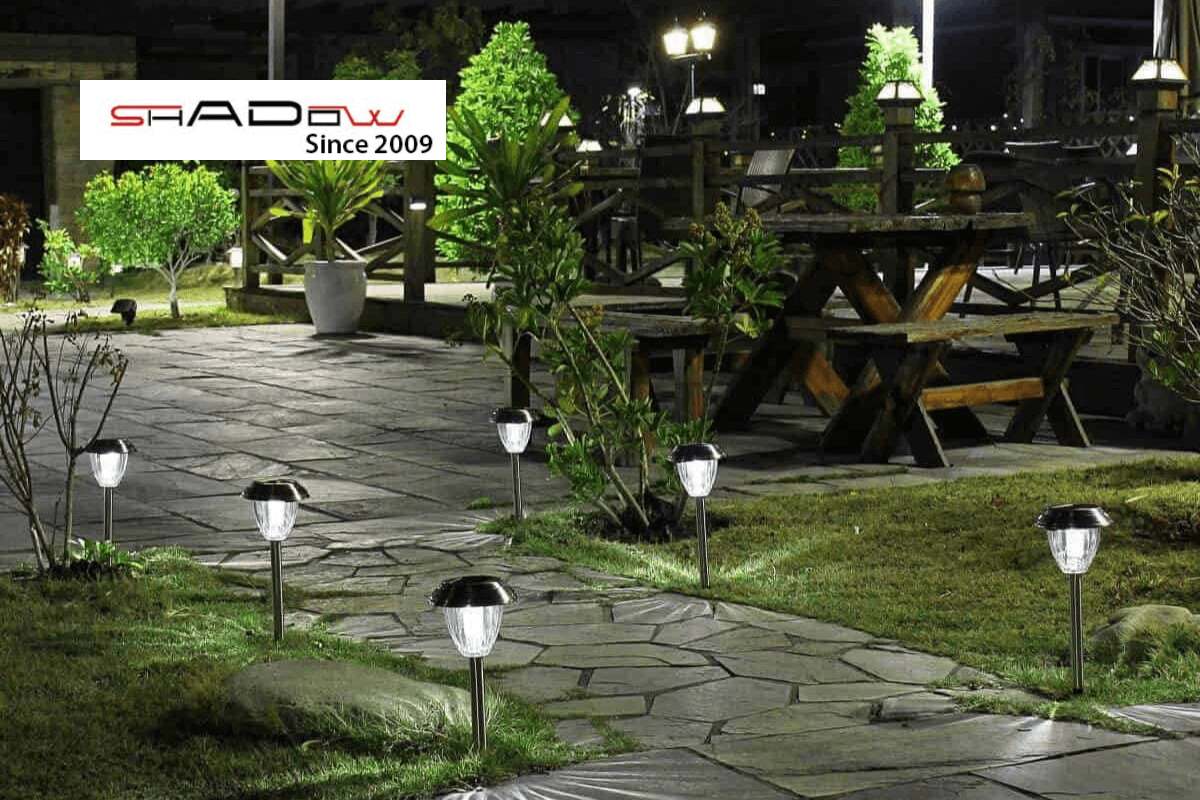

4.3. Đối với ngành nông nghiệp

• Mang đến hiệu quả cao hơn nhiều so với các loại đèn khác. Cây cối hấp thụ ánh sáng từ bóng đèn Led tốt hơn, giúp tăng năng suất cây trồng.

• Đèn Led có rất nhiều loại với nhiều dải sáng khác nhau, phù hợp với từng loại cây cụ thể.

• Thời gian chiếu sáng của đèn Led khá thích hợp với sự phát triển của cây.

Ứng dụng trong nông nghiệp.

4.4. Đối với ngành giải trí

• Đèn Led được sử dụng trong các loại biển hiệu quảng cáo và màn hình hiển thị.

• Đèn Led có công suất lớn còn được dùng trên các sân khấu lớn, cần lượng ánh sáng cao trong thời gian dài.

Ứng dụng trong giải trí.

4.5. Đối với ngành ô tô

Đèn Led được sử dụng phổ biến trong sản xuất đèn pha ô tô, đảm bảo mức độ chiếu sáng an toàn, phù hợp khi tham gia giao thông, tránh gây tai nạn.

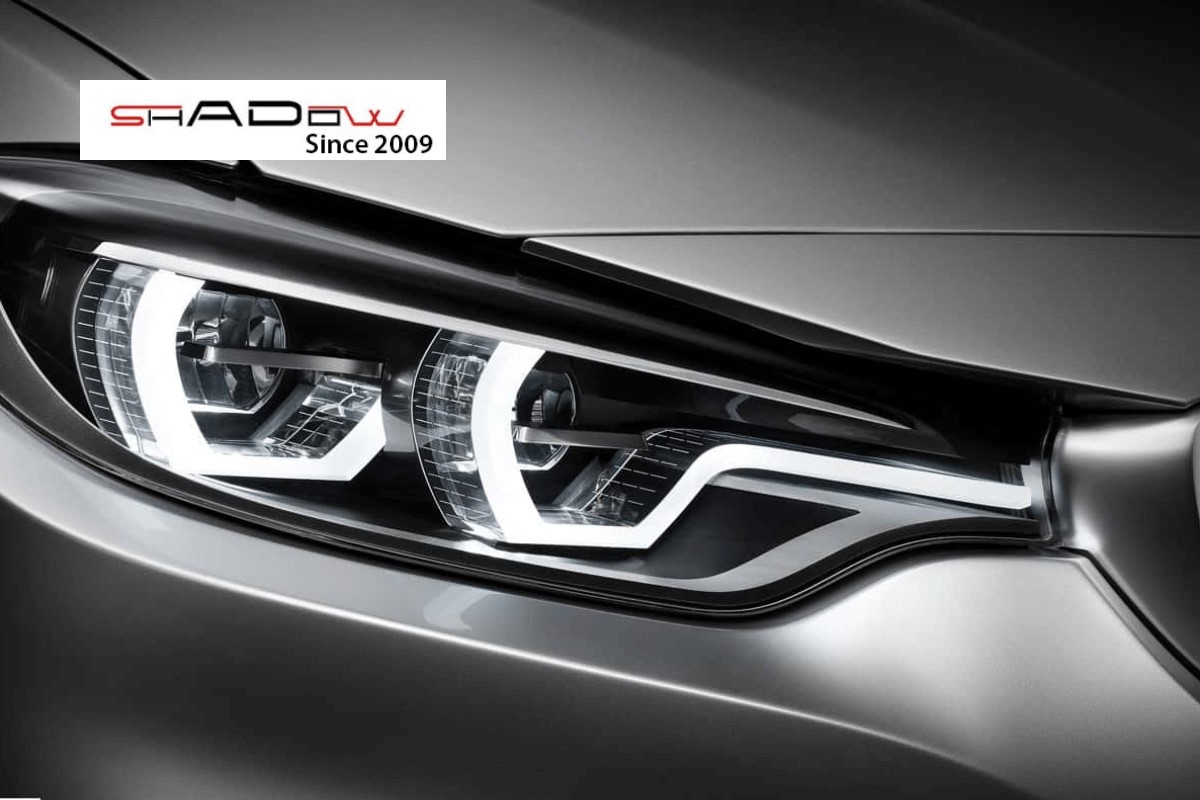

Ứng dụng trong sản xuất ô tô.

5. Top 11 hãng sản xuất chip led nổi bật nhất hiện nay

Để thoả mãn nhu cầu sử dụng chip đèn Led của khách hàng, hiện nay có rất nhiều thương hiệu nổi tiếng trong việc sản xuất và cung cấp các loại chip led. Có thể kể đến như:

5.1. Thương hiệu chip led Cree

Chip LED Cree là thương hiệu sản xuất chip đèn Led đến từ Mỹ, với các sản phẩm chất lượng nằm ở phân khúc cao cấp. Với độ hoàn màu CRI đạt 80-85 Ra, loại chip này có khả năng hiển thị ánh sáng chân thực và vô cùng rõ nét.

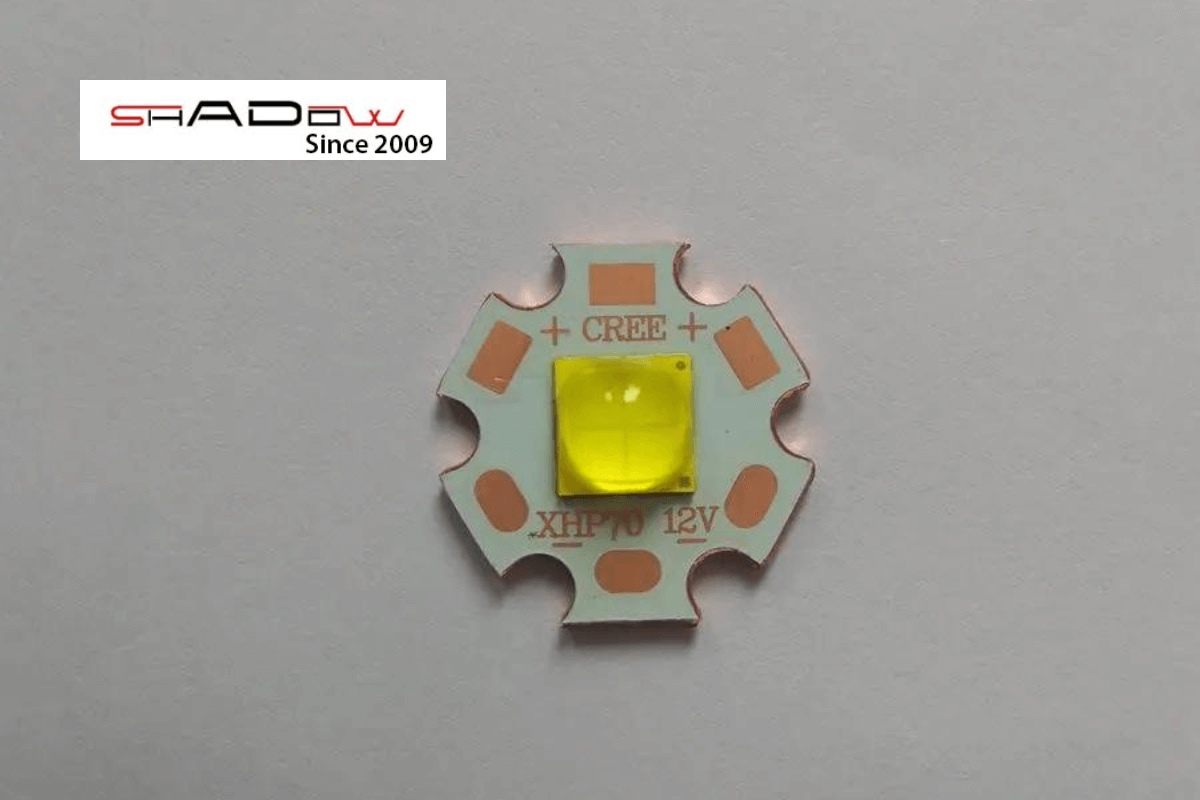

Thương hiệu chip Led Cree.

5.2 Thương hiệu chip led Philips

Chip đèn LED Philips thương hiệu đến từ Hà Lan với hơn 120 năm kinh nghiệm trong việc sản xuất các dụng cụ chiếu sáng. Các loại chip LED của Philips được xếp vào phân khúc cao cấp với chỉ số hoàn màu lên đến 90.

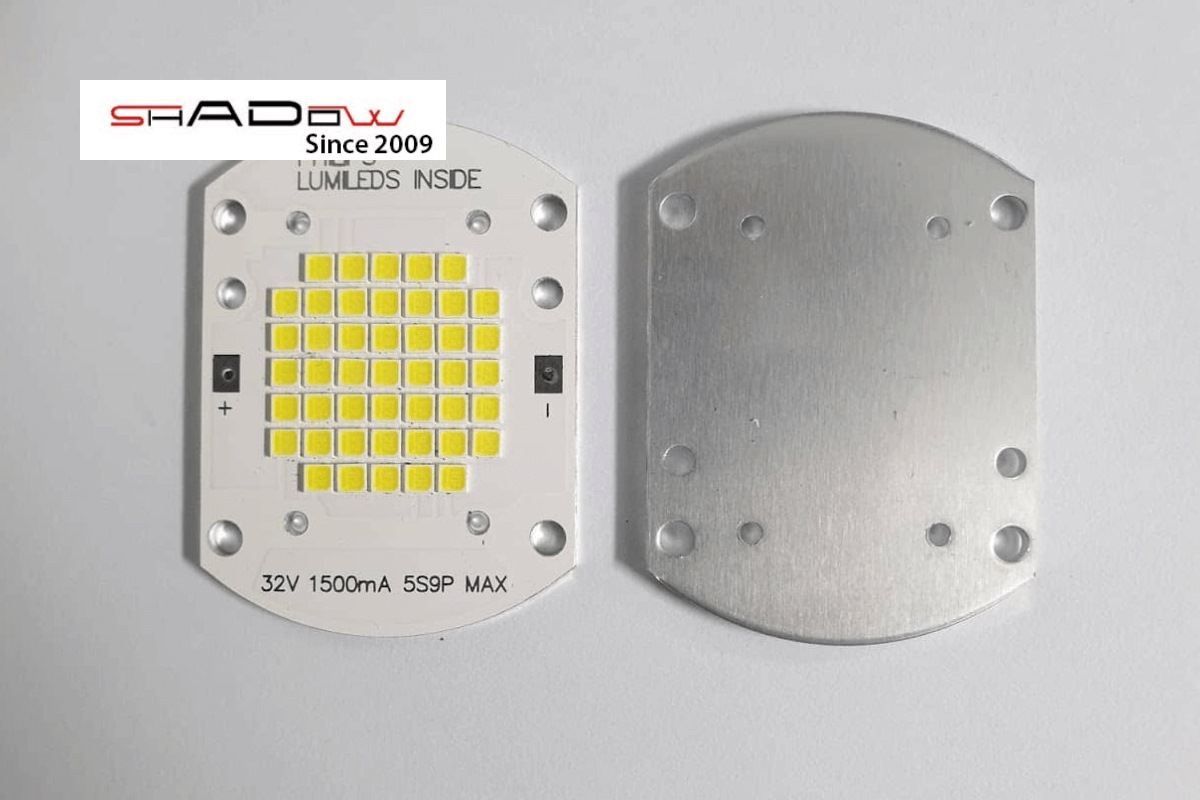

Thương hiệu chip Led Philips.

5.3 Thương hiệu chip led Samsung

Các loại chip đèn LED từ thương hiệu Samsung luôn được ưa chuộng bởi công nghệ tiên tiến. Samsung Led là công ty con của tập đoàn Samsung, thành lập năm 2009. Sản phẩm của hãng vô cùng đa dạng, phù hợp cả với những thương hiệu cá nhân lẫn doanh nghiệp.

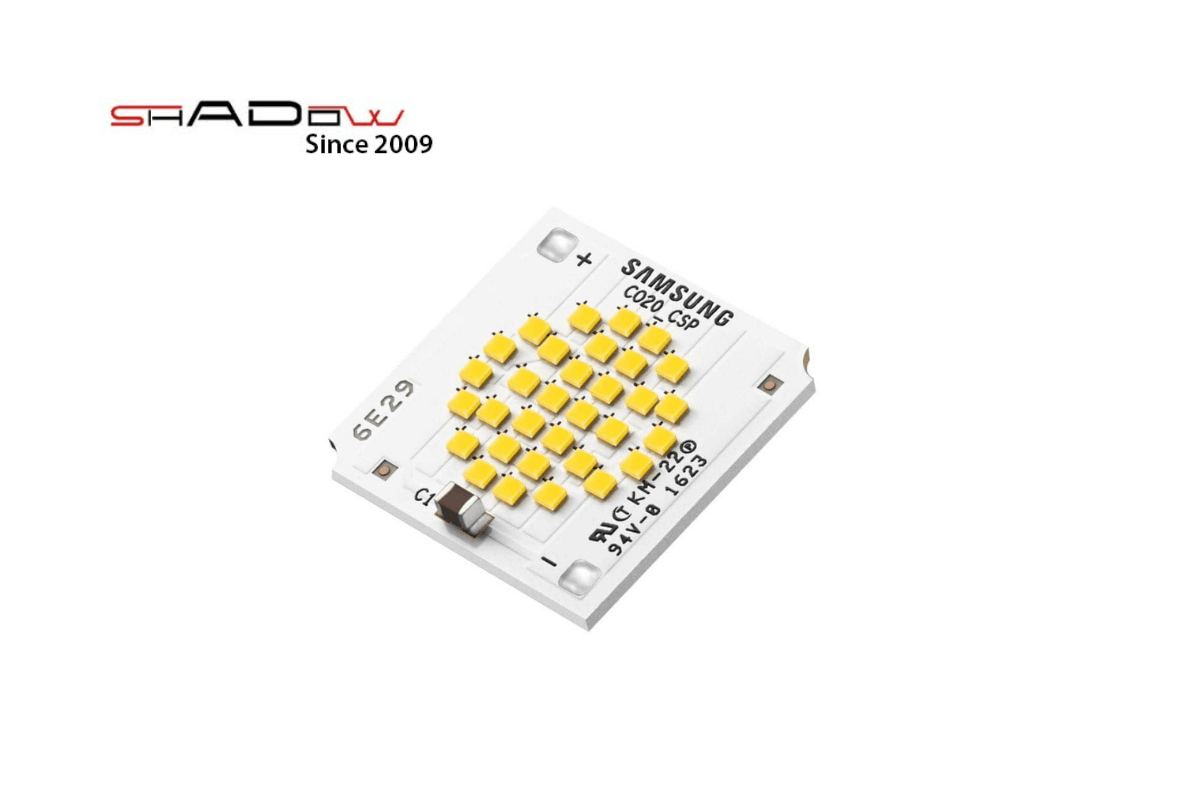

Thương hiệu chip Led Samsung.

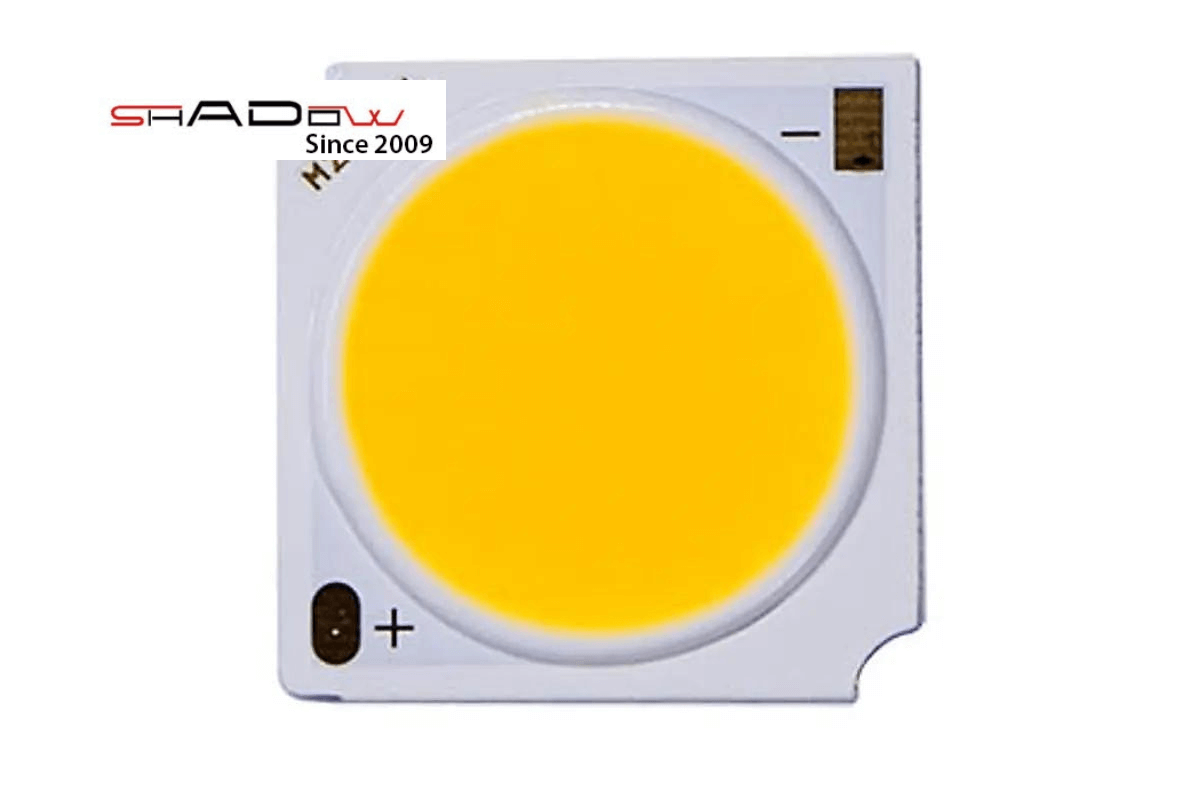

5.4. Thương hiệu chip led Bridgelux

Bridgelux là thương hiệu chip Led được thành lập năm 2002 tại Mỹ. Đây là một trong những thương hiệu được ưa chuộng nhất, bởi công nghệ hiện đại, tích hợp nhiều kỹ thuật mới. Cũng chính vì vậy mà giá thành các sản phẩm ở đây không hề rẻ.

Thương hiệu chip Led Bridgelux.

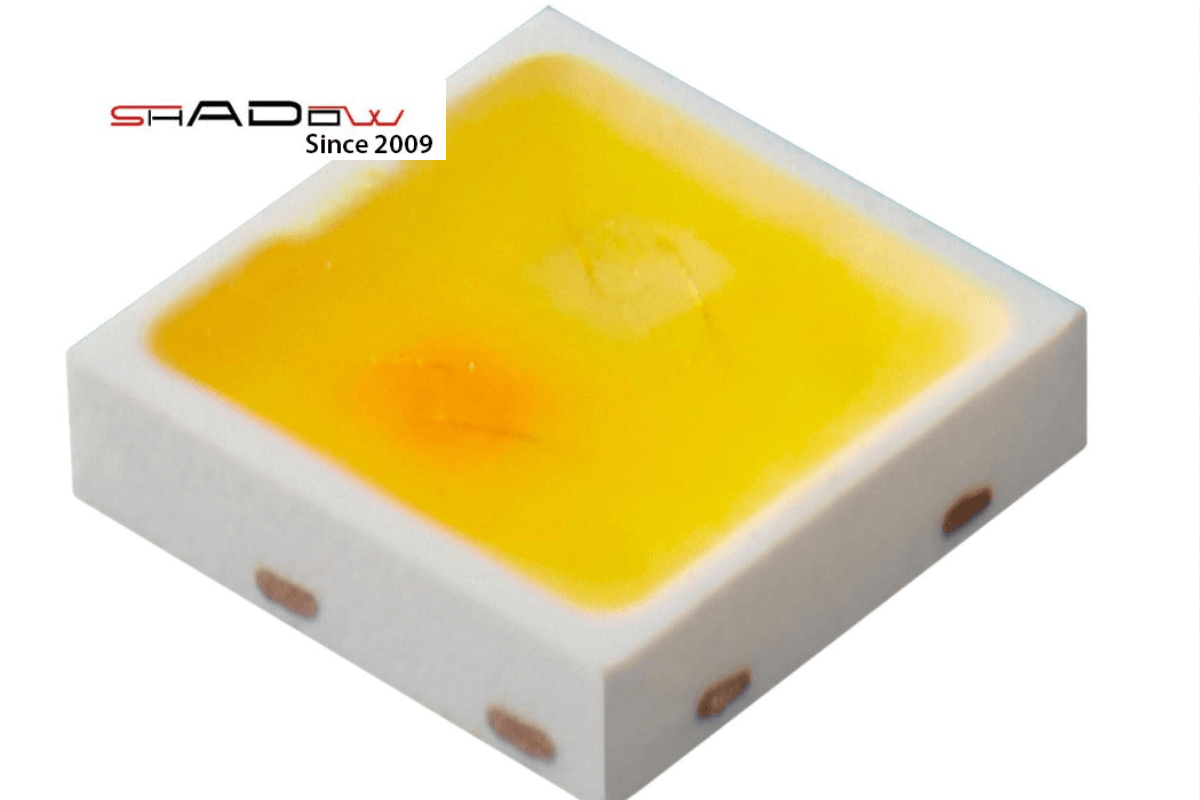

5.5. Thương hiệu chip led Nichia

Chip Led đến từ Nichia - một thương hiệu Nhật Bản cũng được rất nhiều người ưa chuộng. Đặc biệt là loại chip Led Nichia 70W. Ngoài ra, các sản phẩm của công ty cũng vô cùng đa dạng, với giá thành phải chăng, phù hợp với hầu hết các đối tượng khách hàng.

Thương hiệu chip Led Nichia.

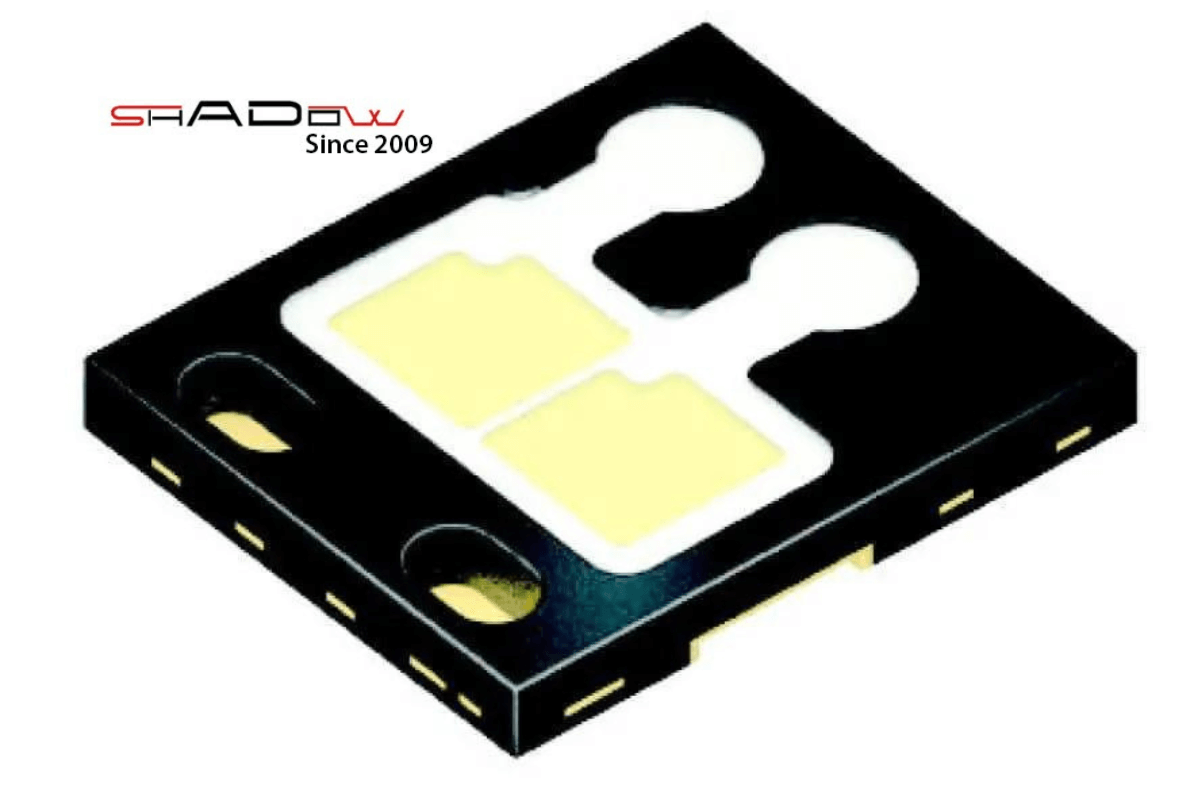

5.6.  Thương hiệu chip led Osram

Osram là thương hiệu chip Led nổi tiếng của Đức, đã xuất hiện từ lâu và đến nay vẫn được rất nhiều người tin tưởng. Osram luôn hướng đến những sản phẩm cao cấp, chất lượng, đặc biệt là loại sản phẩm chip Led dành cho đèn pha ô tô.

Thương hiệu chip Led Osram.

5.7.  Thương hiệu chip led Luxeon

Luxeon là thương hiệu sản xuất chip Led xuất phát từ công ty Lumiled, với công nghệ Lumileds đặc trưng. Các sản phẩm của thương hiệu vô cùng đa dạng từ đèn dân dụng, công nghiệp đến nông nghiệp và từ loại chip Led dành cho ôto đến chip Led cho điện thoại.

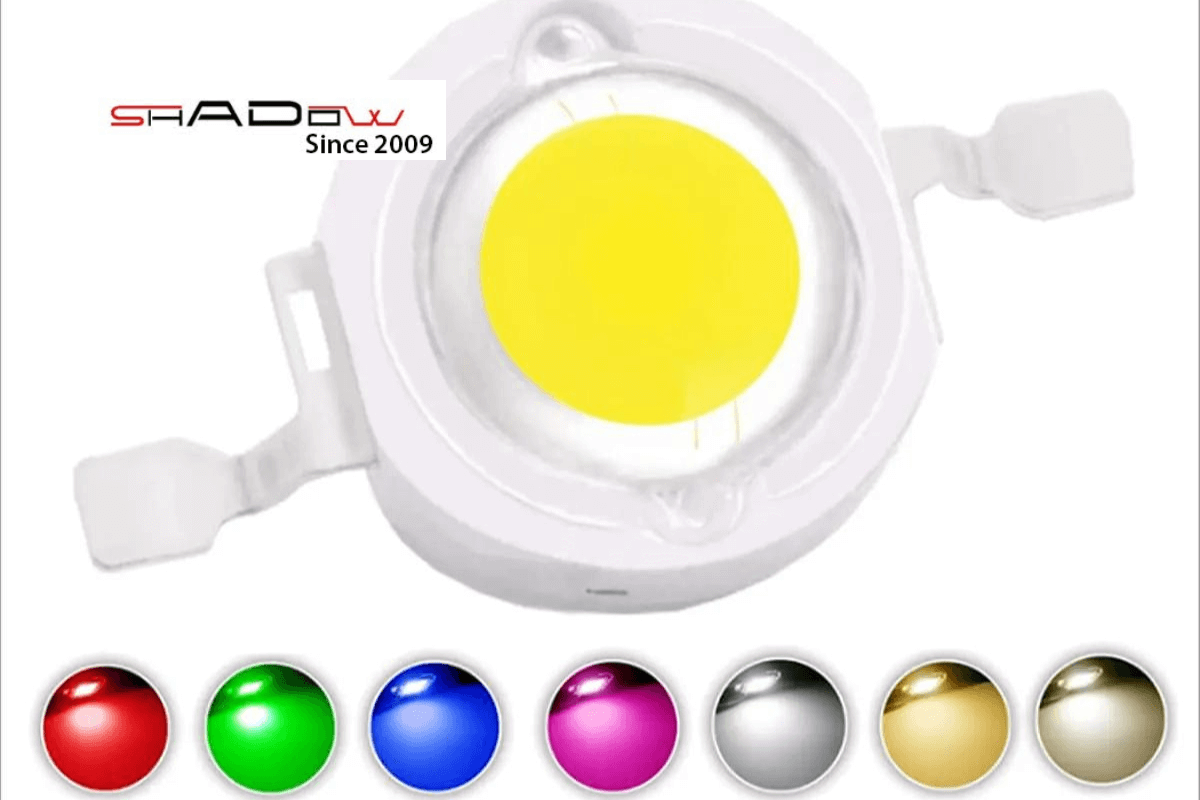

Thương hiệu chip Led Luxeon.

5.8.  Thương hiệu chip led Epistar

Là một trong những thương hiệu sản xuất chip đèn LED lâu đời nhất, các sản phẩm của Epistar đến nay vẫn được khách hàng ưa chuộng. Ưu điểm của hãng này là giá thành phải chăng, sản phẩm đa dạng từ đèn led cho ôto, chip Led cho điện thoại, màn hình…

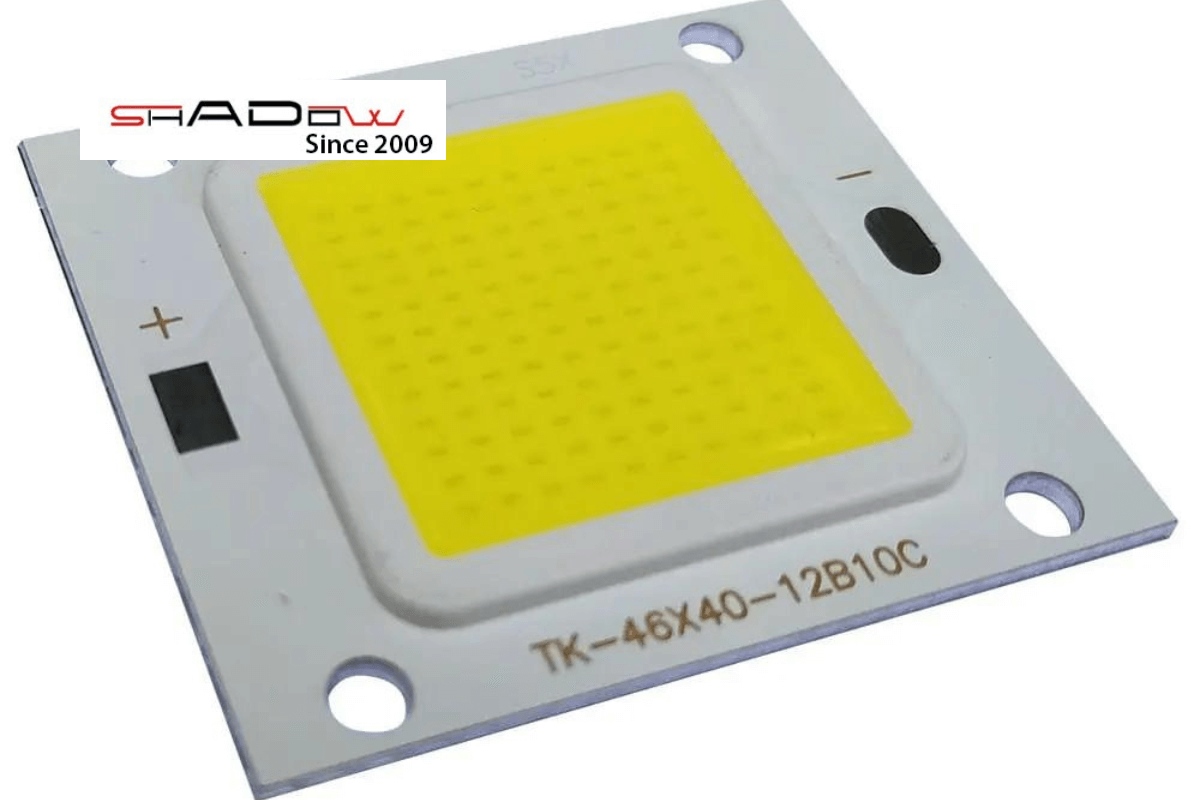

Thương hiệu chip Led Epistar.

5.9.  Thương hiệu chip led Edison

Edison là một thương hiệu sản xuất chip Led đến từ Đài Loan, với mục tiêu mang đến những sản phẩm thuộc phân khúc cao cấp với chất lượng cao. Hiện nay, thương hiệu này đã có đầy đủ các sản phẩm cần thiết như dải ánh sáng led, led cho đèn đường, đèn pha ô tô, đèn làm vườn, bóng đèn LED,...

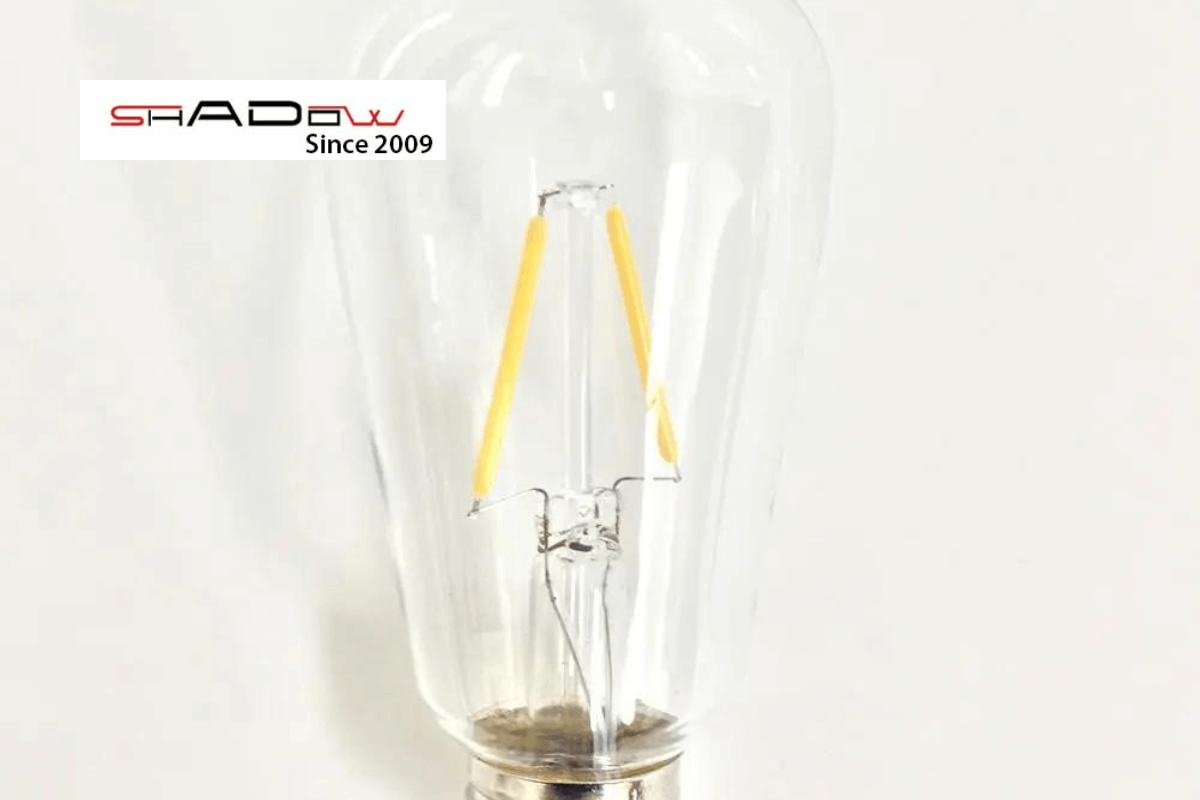

Thương hiệu chip Led Edison.

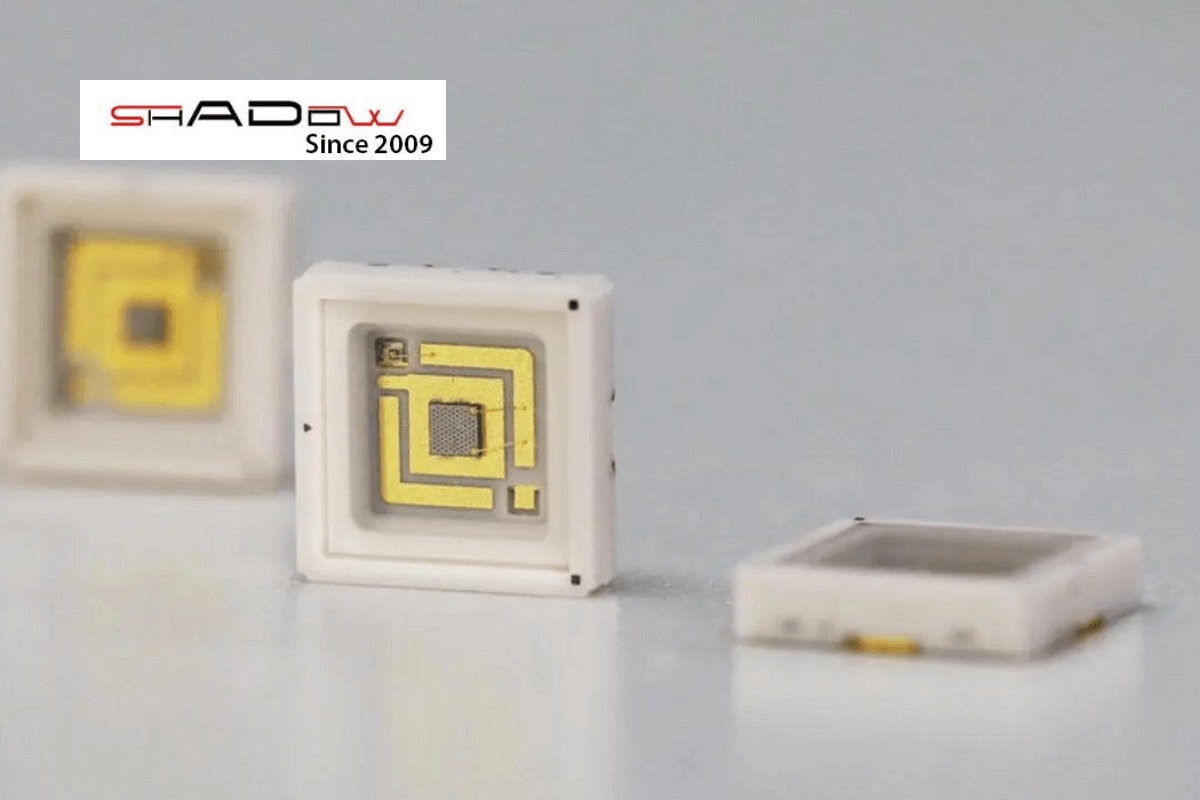

5.10. Thương hiệu chip led LG Innote

LG Innote là công ty con chuyên sản xuất chip Led của tập đoàn LG. Tuy chỉ mới xuất hiện không lâu, LG Innote đã và đang trở thành một thương hiệu được nhiều người lựa chọn. Các sản phẩm của hãng vô cùng đa dạng, tuy nhiên loại chip Led phục vụ cho nông nghiệp lại chưa thực sự phát triển.

Thương hiệu chip Led LG Innote.

5.11. Thương hiệu chip LED Luminus

Luminus là nhà sản xuất chip LED nổi tiếng của Mỹ ra đời cách đây hơn 20 năm. Luminus nghiên cứu và sản xuất những dòng chip LED công suất mạnh mẽ nhất hiện nay.

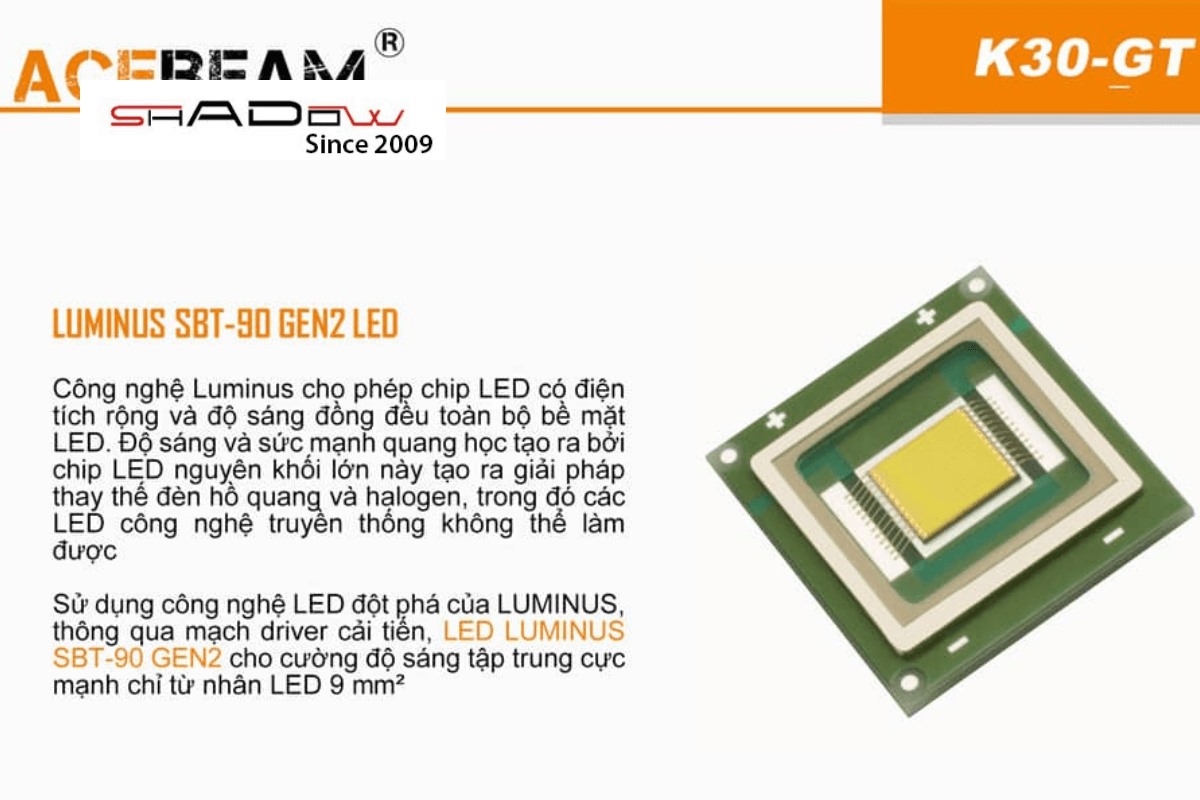

chip đèn LED đến từ thương hiệu Luminus.

Nếu bạn đang muốn tìm mua các loại đèn pin sử dụng chip LED đến từ những thương hiệu nổi tiếng này thì có thể tham khảo ngay thông tin tại Shadow Việt Nam. Chúng tôi là nhà phân phối chính thức, chuyên cung cấp các sản phẩm đèn pin sử dụng chip LED chính hãng từ những hãng lớn trên toàn thế giới. Shadow Việt Nam cam kết bán giá phải chăng, chất lượng sản phẩm đảm bảo và chế độ hậu đãi vô cùng tốt.

Trên đây là một số thông tin liên quan đến chip Led và các ứng dụng trong thực tế. Nếu bạn còn bất cứ thắc mắc gì, hãy liên hệ ngay với chúng tôi để được giải đáp thắc mắc đầy đủ.
